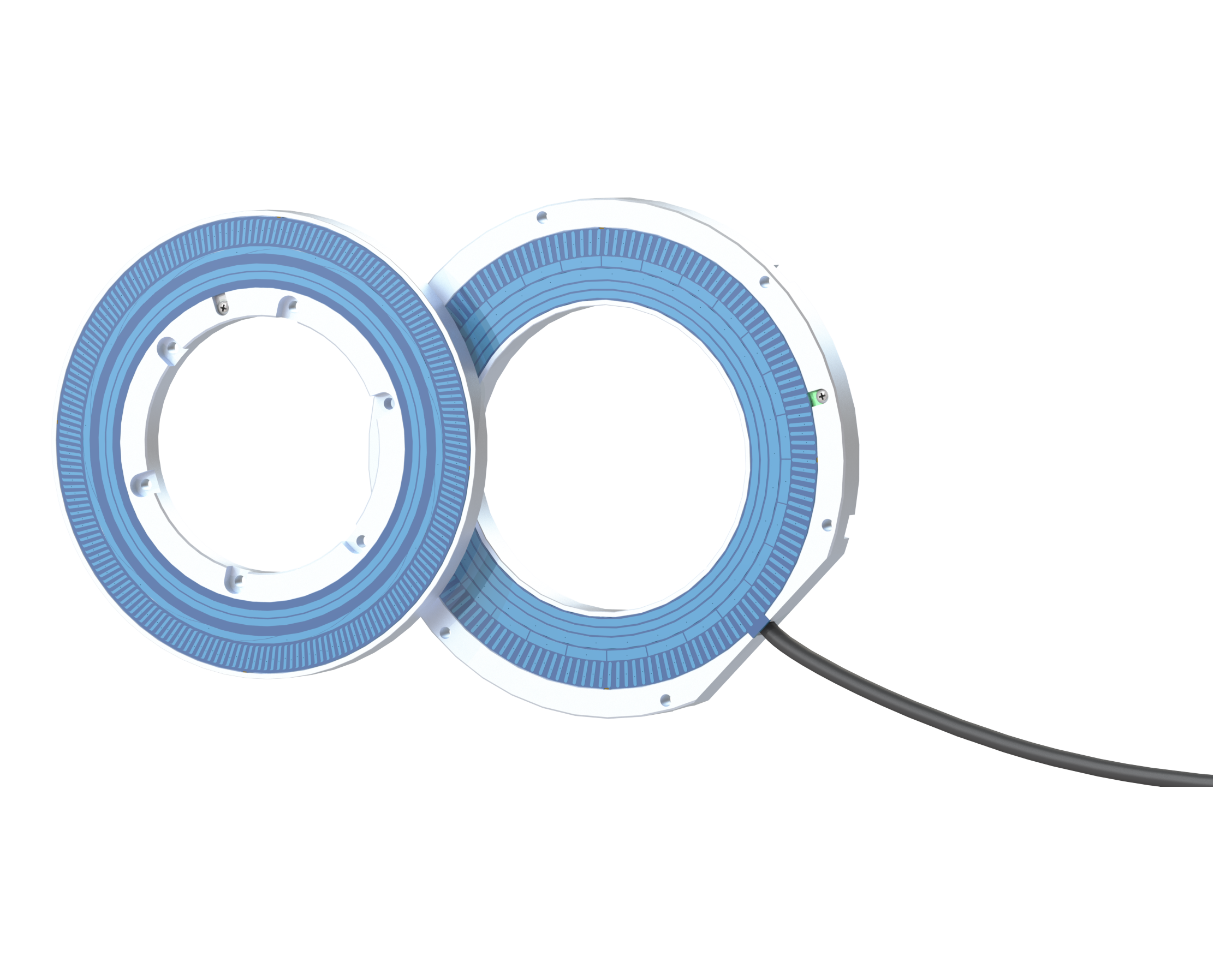

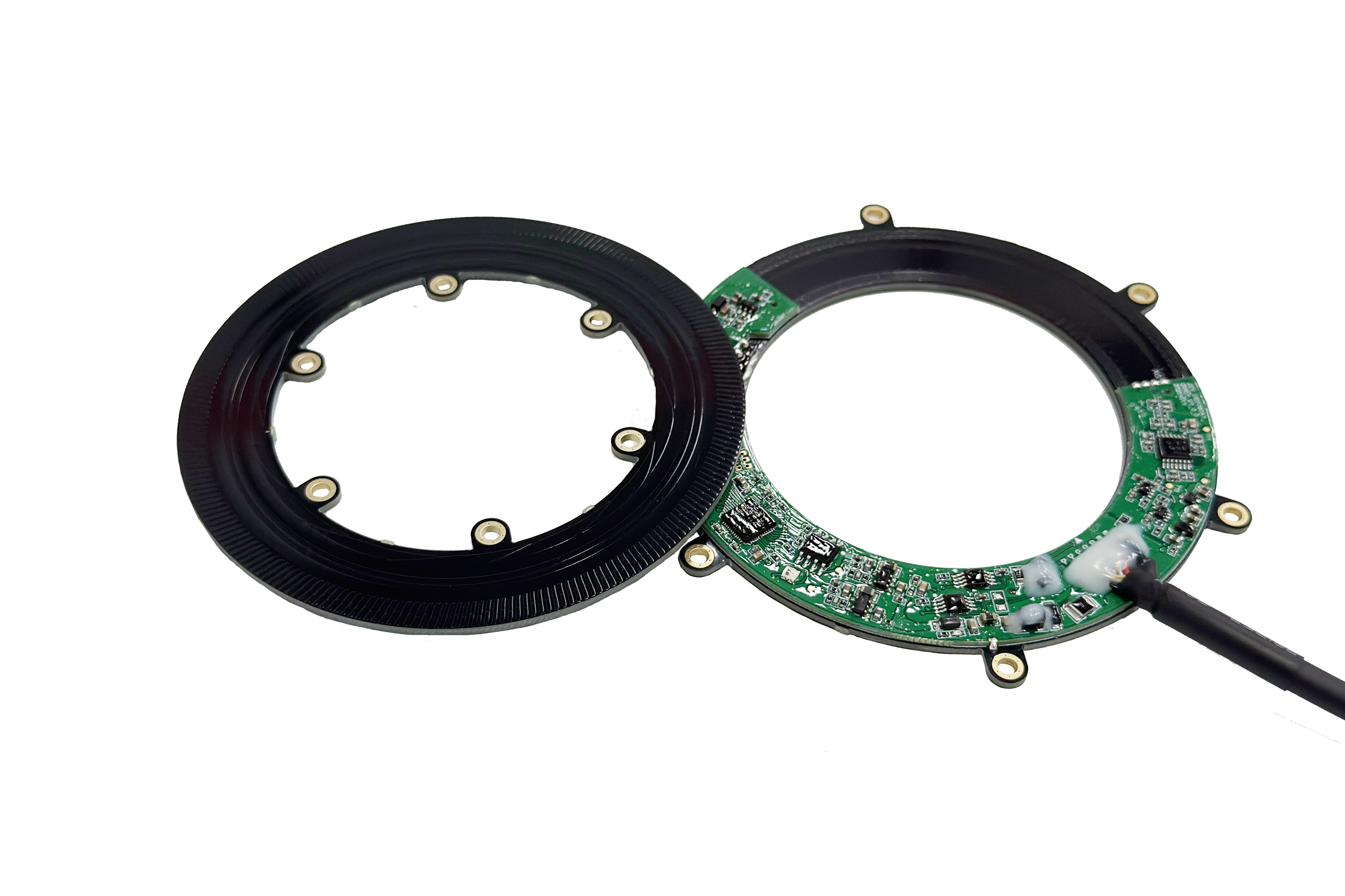

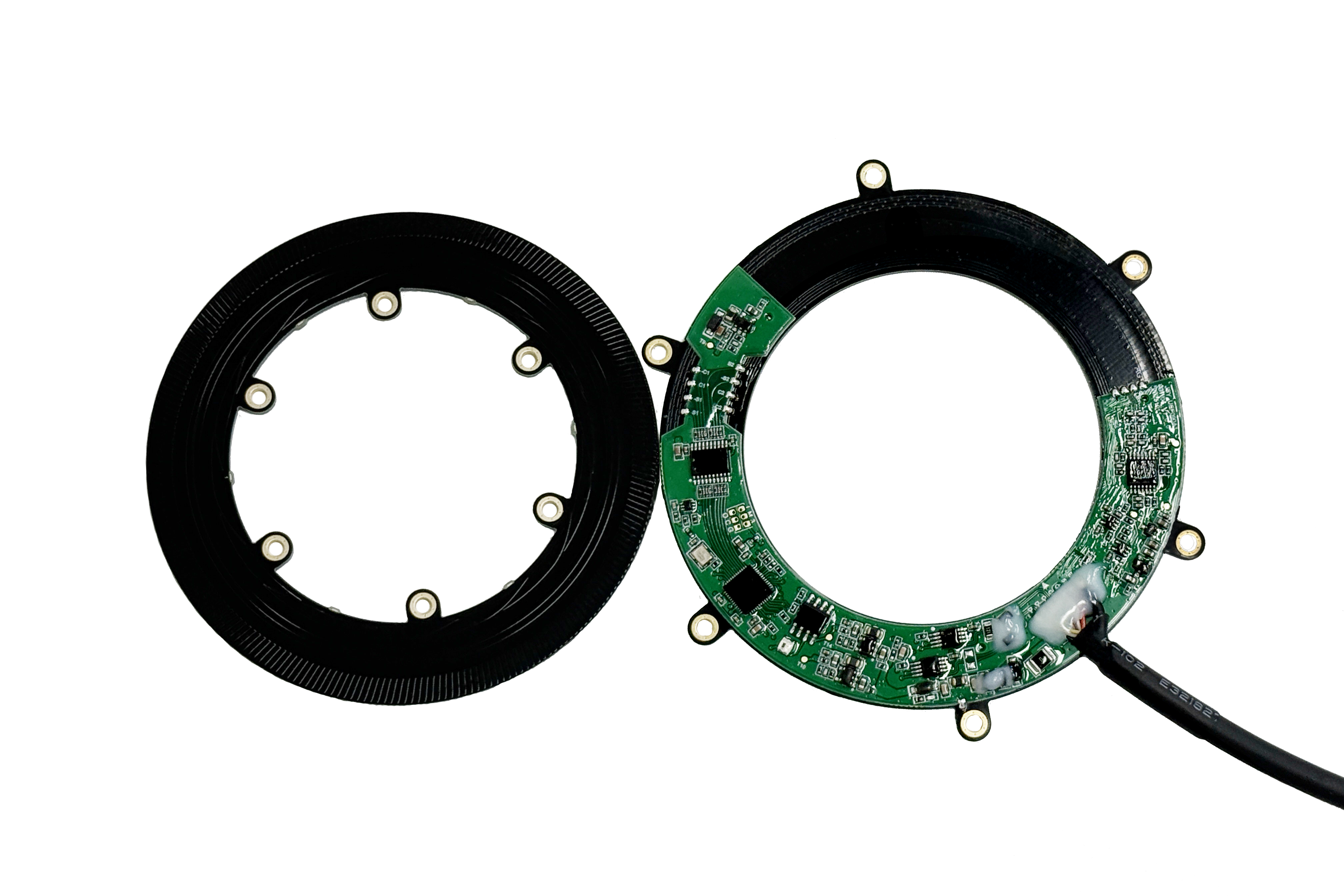

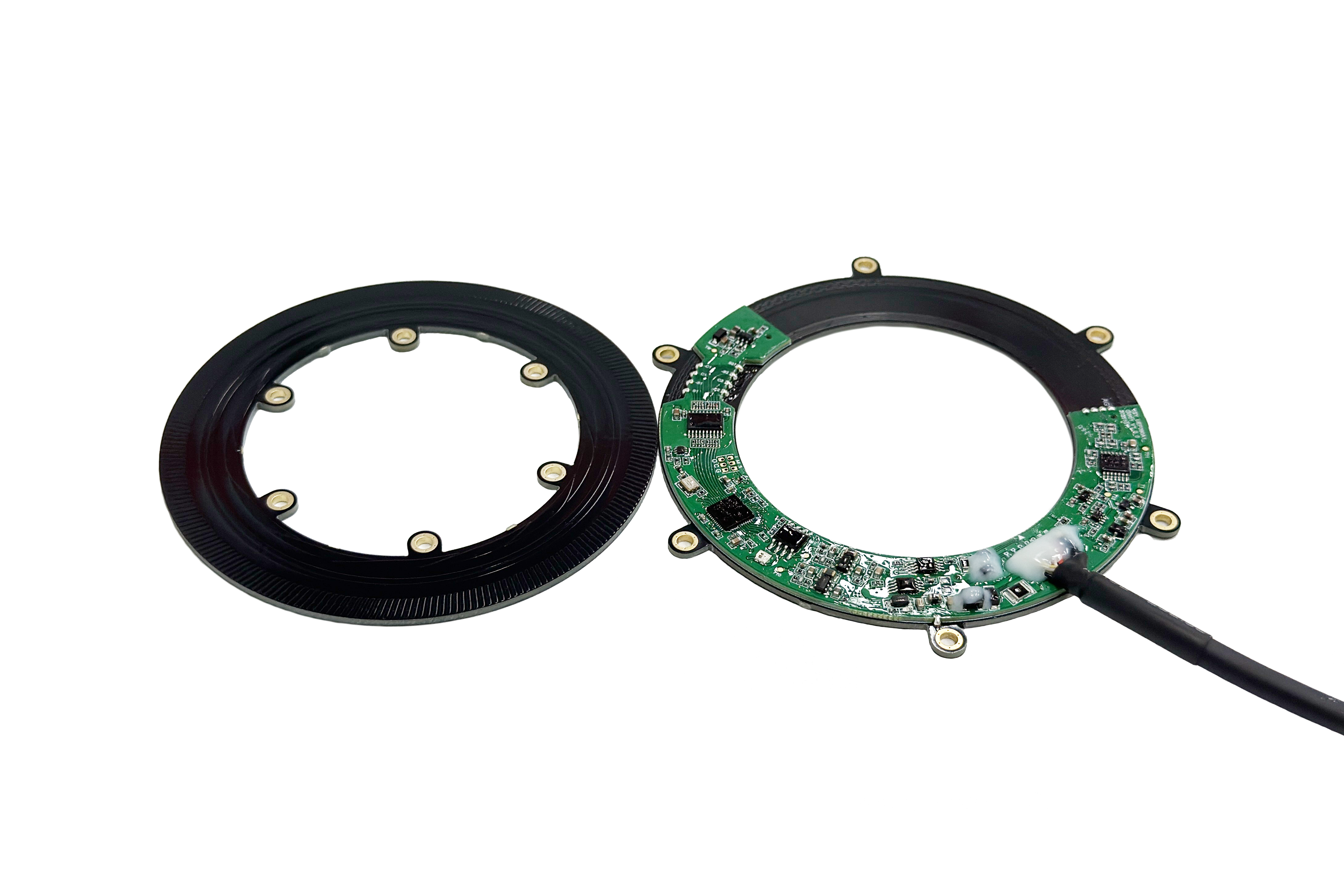

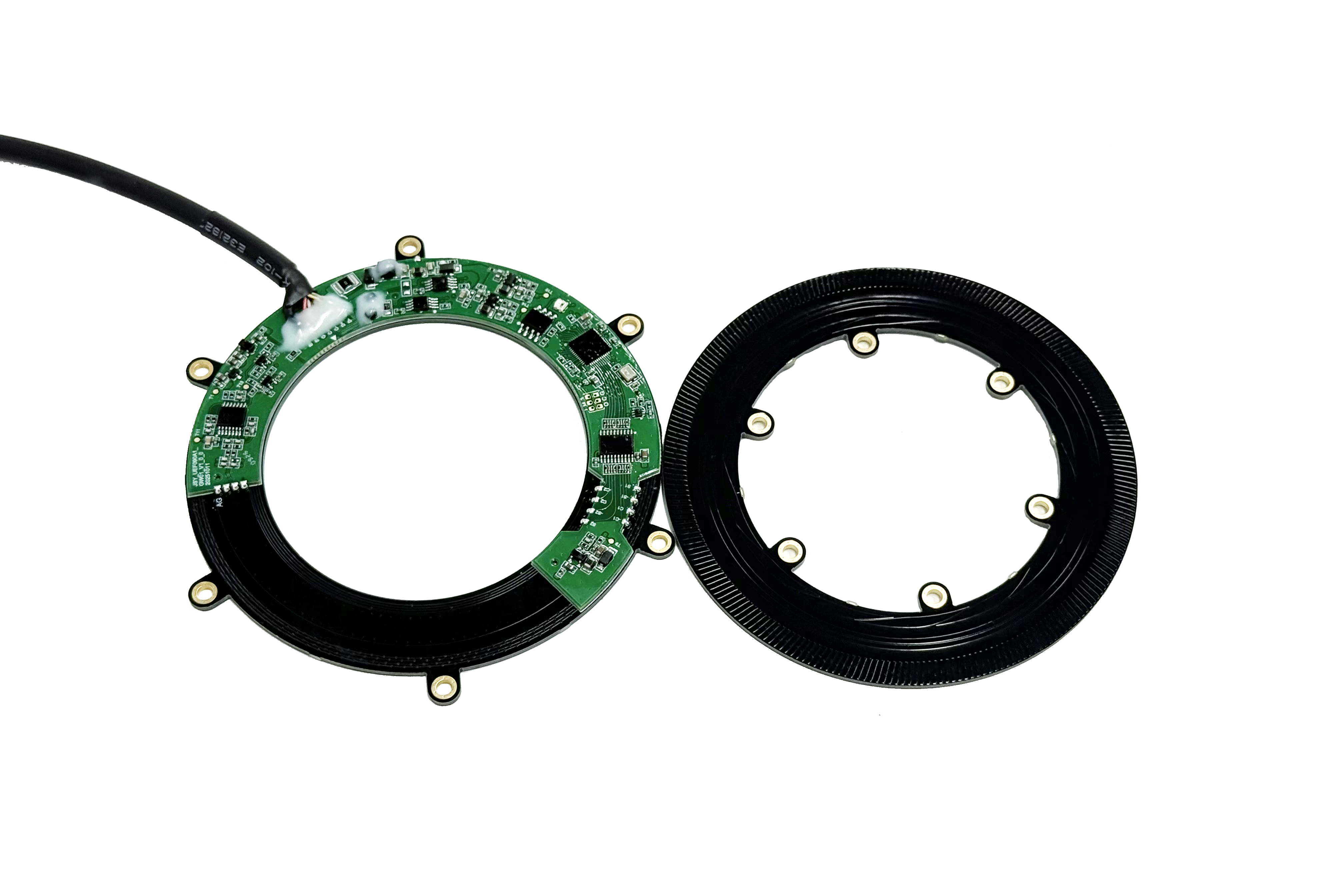

UEF090A1

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
机械尺寸 外径90mm，通孔直径60mm，厚度9.1mm。
产品精度 ±2″
重复性 ±10″
分辨率 默认19bit，最高23bit（16～23bit可选）
特性 绝对式角度编码器。带LED指示灯辅助安装功能，安装便捷。
马上咨询
立即预约
产品详情

基础参数


精度±2″
重复性±10″
分辨率默认19bit，最高23bit(16～23bit可选)
测量方式0～360°绝对式测量
圈数记录单圈或多圈（最大65535圈，BISS/SSI协议）
采样频率160kHz


机械参数


外径/内径/厚度90mm/60mm/9.1mm
定转子间隙0.35mm～0.45mm（0.4±0.05mm）
转子重量12g
定子重量30g
转子转动惯量9.24kg·mm2
材料类型高TG值FR4
冲击100g(6ms)
振动10g(10～2000Hz)


电气参数


供电电压5V DC±10%
消耗电流75mA@5VDC
连接电缆6芯屏蔽电缆
最高转速3000rpm（如需更高转速欢迎联系）
接口电平RS422/RS485差分
通信协议BISS-C、SSI、UART、ABZ增量方波、松下协议（可定制：开源可编程接口）
时钟频率

BISS-C：0.1～5MHz，SSI：0.1～2MHz，

UART：115200bps，增量方波：最高8MHz


环境参数


工作温度-40～+85℃
湿度0～98%非冷凝
EMCIEC 61000-6-2, IEC 61000-6-4
IP等级IP64
