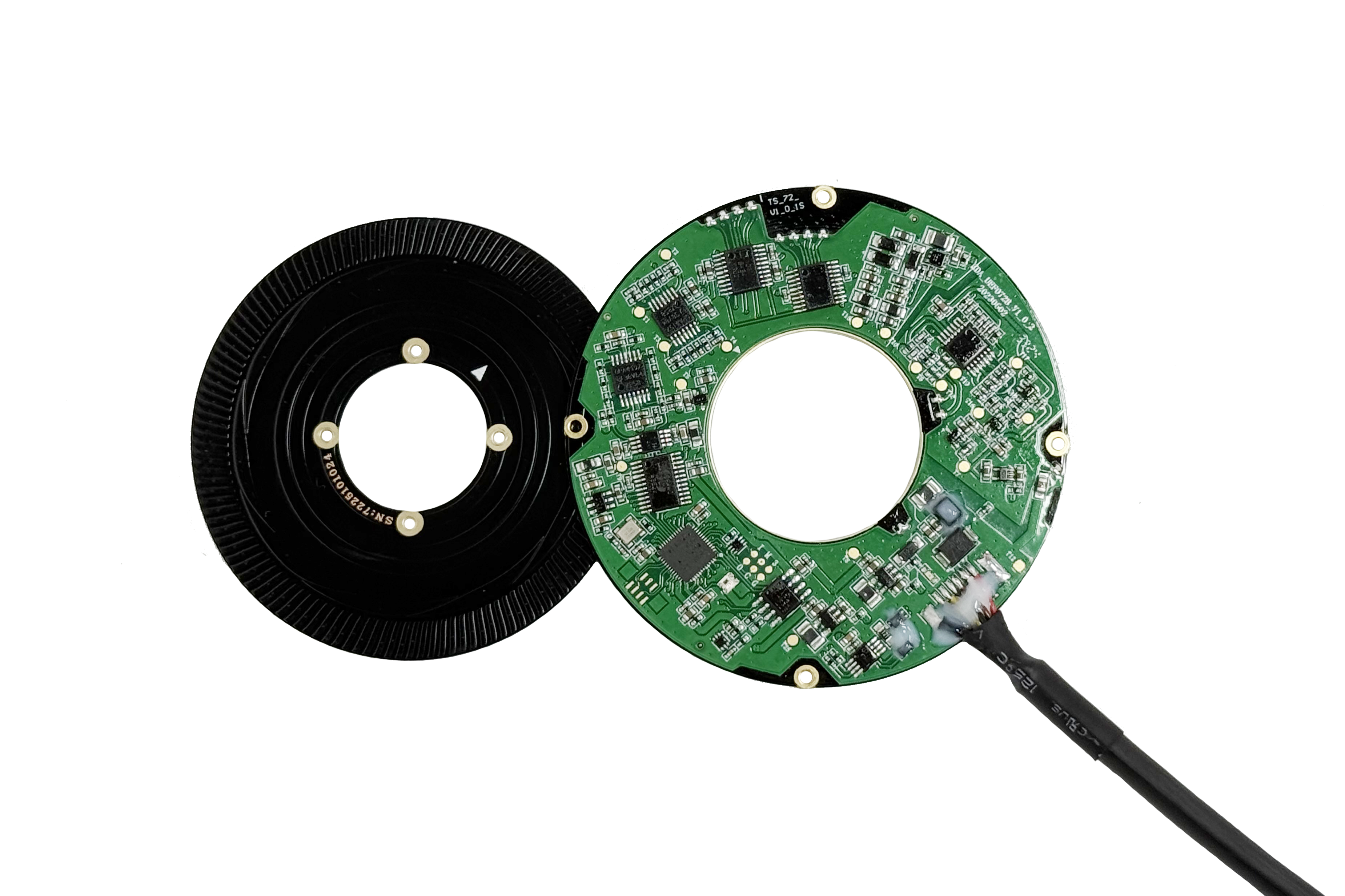

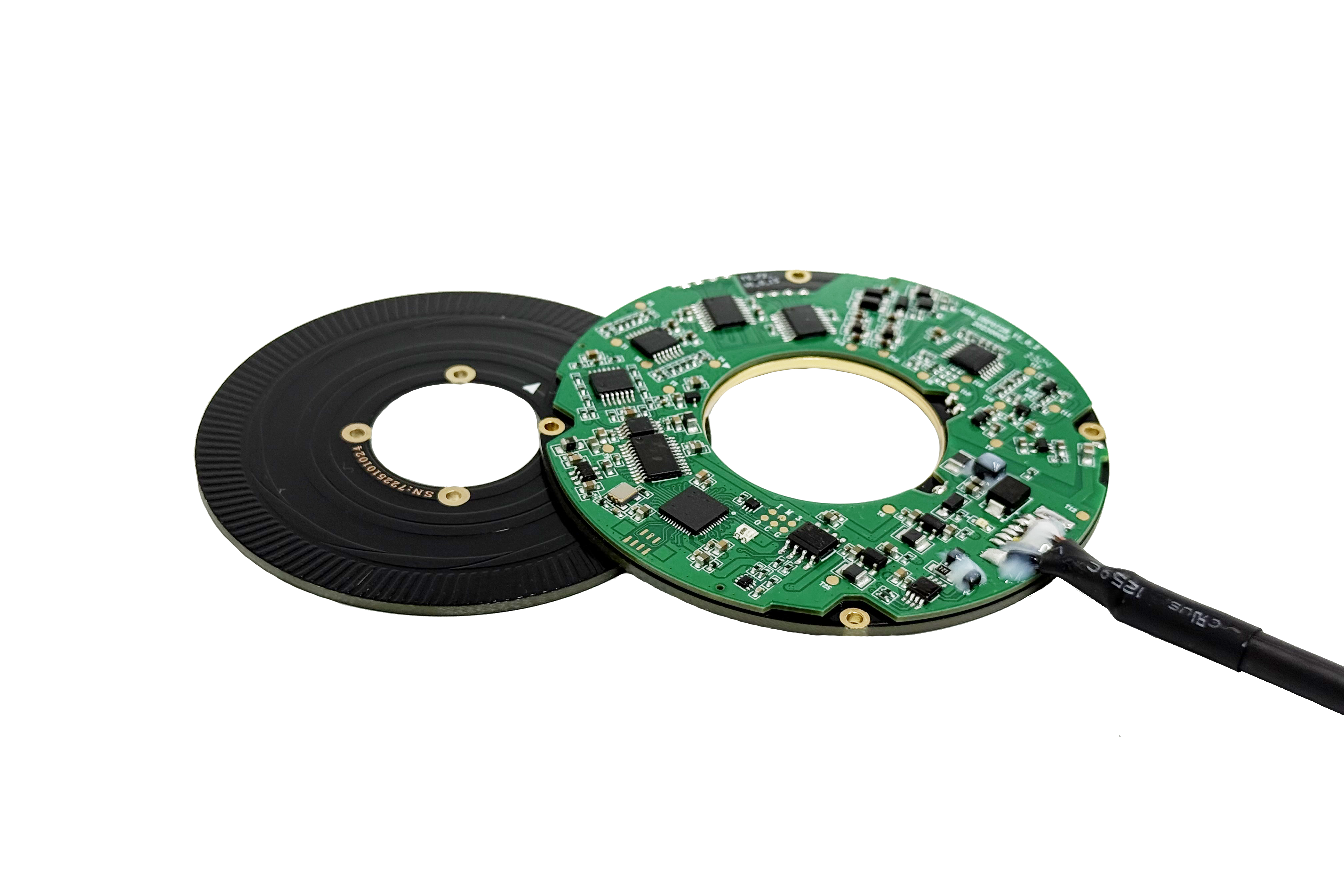

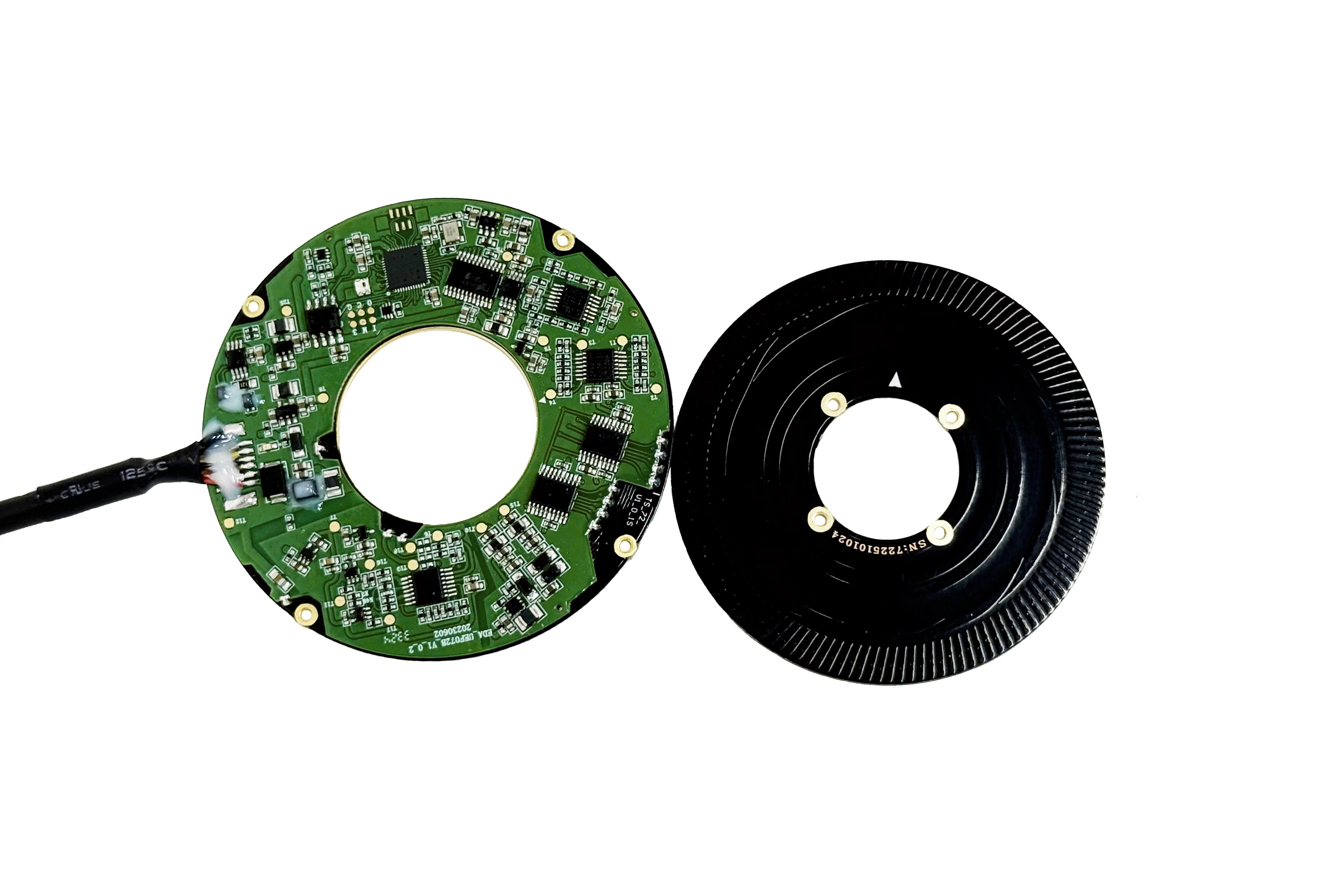

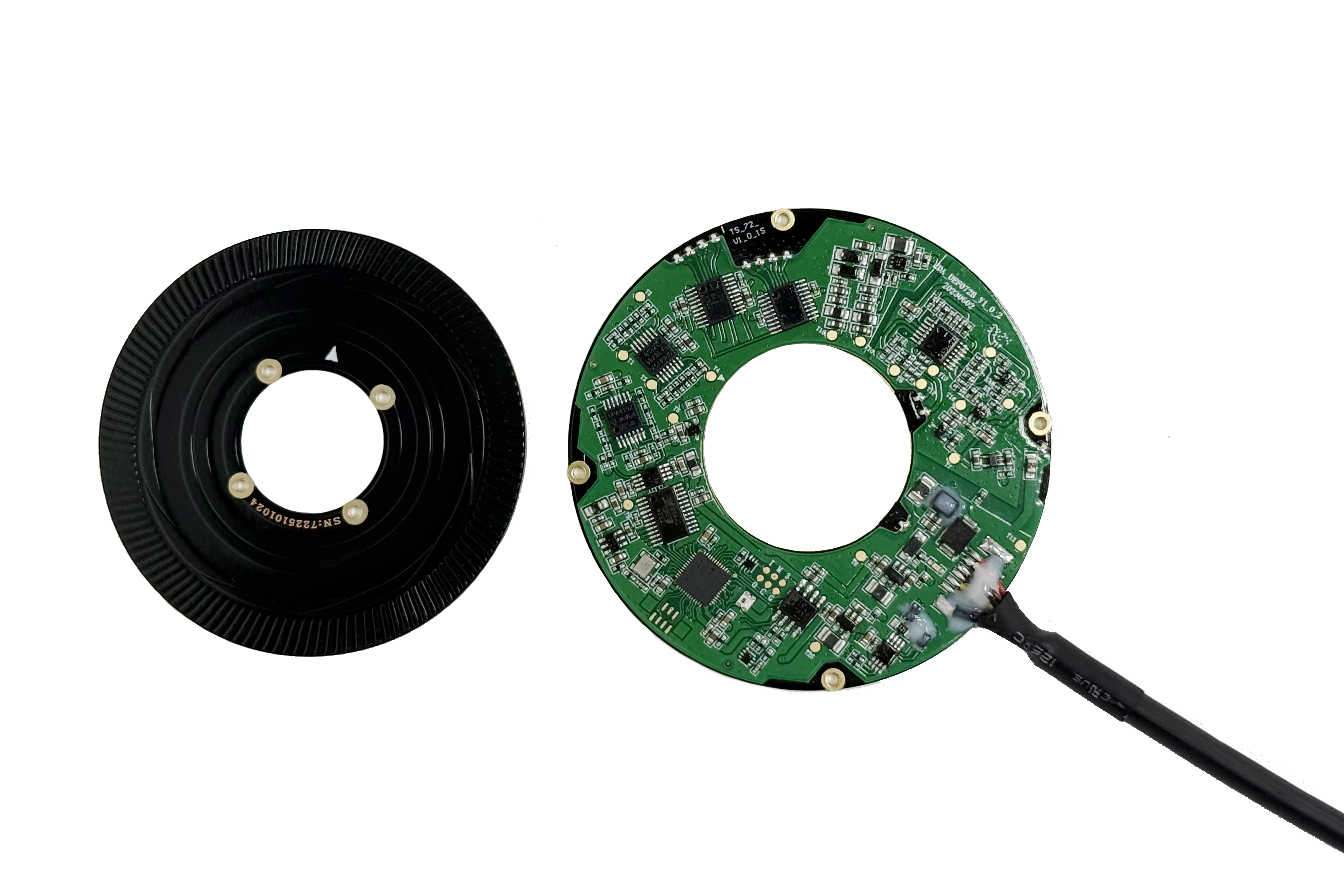

UEF072A

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
规格 外径72.4mm，通孔直径21.2mm，厚度9.1mm
精度 ±15″
重复性 ±4″
特性 绝对式角度编码器。 带LED指示灯辅助安装功能，安装便捷。
马上咨询
立即预约
产品详情

                  基础参数



精度±15″
重复性±4″
分辨率19bit
测量方式0～360°绝对式测量
圈数记录单圈或多圈（最大65535圈）
采样频率160kHz



                  机械参数



外径/内径/厚度72.4mm/21.2mm/9.1mm
定子与转子间隙0.32mm～0.48mm(0.4±0.08mm)
转子重量
10g
定子重量23g
转子转动惯量
5.8kg·mm2
材料类型高TG值FR4
冲击100g(6ms)
振动10g(10～2000Hz)



                  电气参数



供电电压5VDC±10%
消耗电流170mA@5VDC
连接电缆6针锁紧插头+6芯屏蔽电缆
最高转速3000rpm/5000rpm
接口电平RS422差分
通信协议BISS-C、SSI、UART、ABZ增量方波
时钟频率

BISS-C：0.1～5MHz，SSI：0.1～2MHz，

UART：115200bps，增量方波：最高8MHz



                  环境参数



工作温度-40～85℃
存储温度-45～100℃
湿度0～95%非冷凝
EMCIEC 6100-6-2, IEC 6100-6-4
IP等级IP40




产品资料 产品咨询热线：蔡经理 13594110112（微信同号）
—————————————————————————————————————————————————————————————————————————
UEF072A小尺寸轻薄时栅角度编码器产品资料-V101.zip
8.4MB
下载
