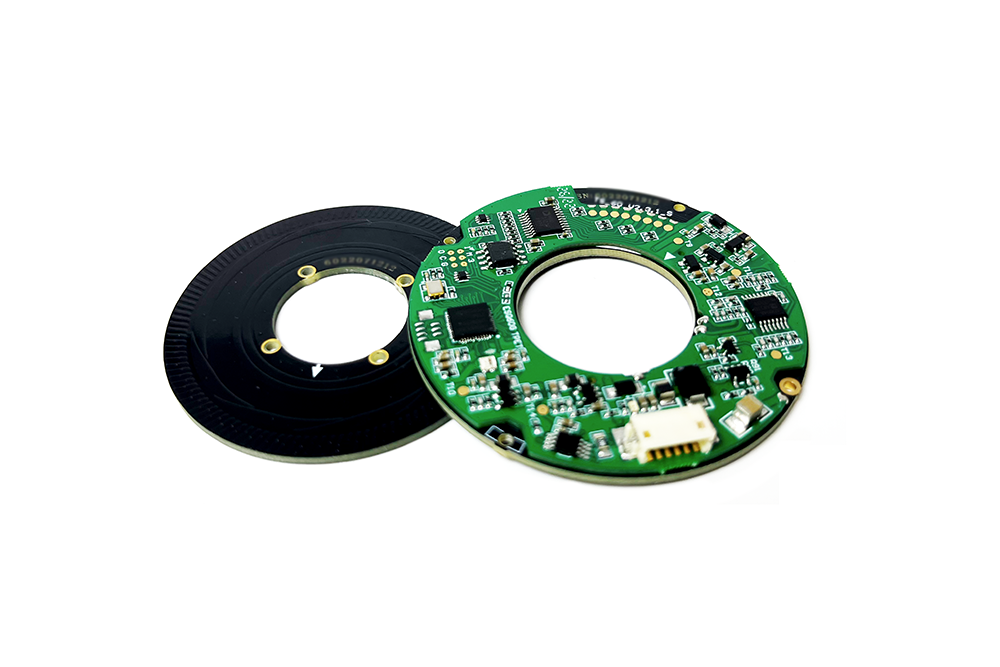

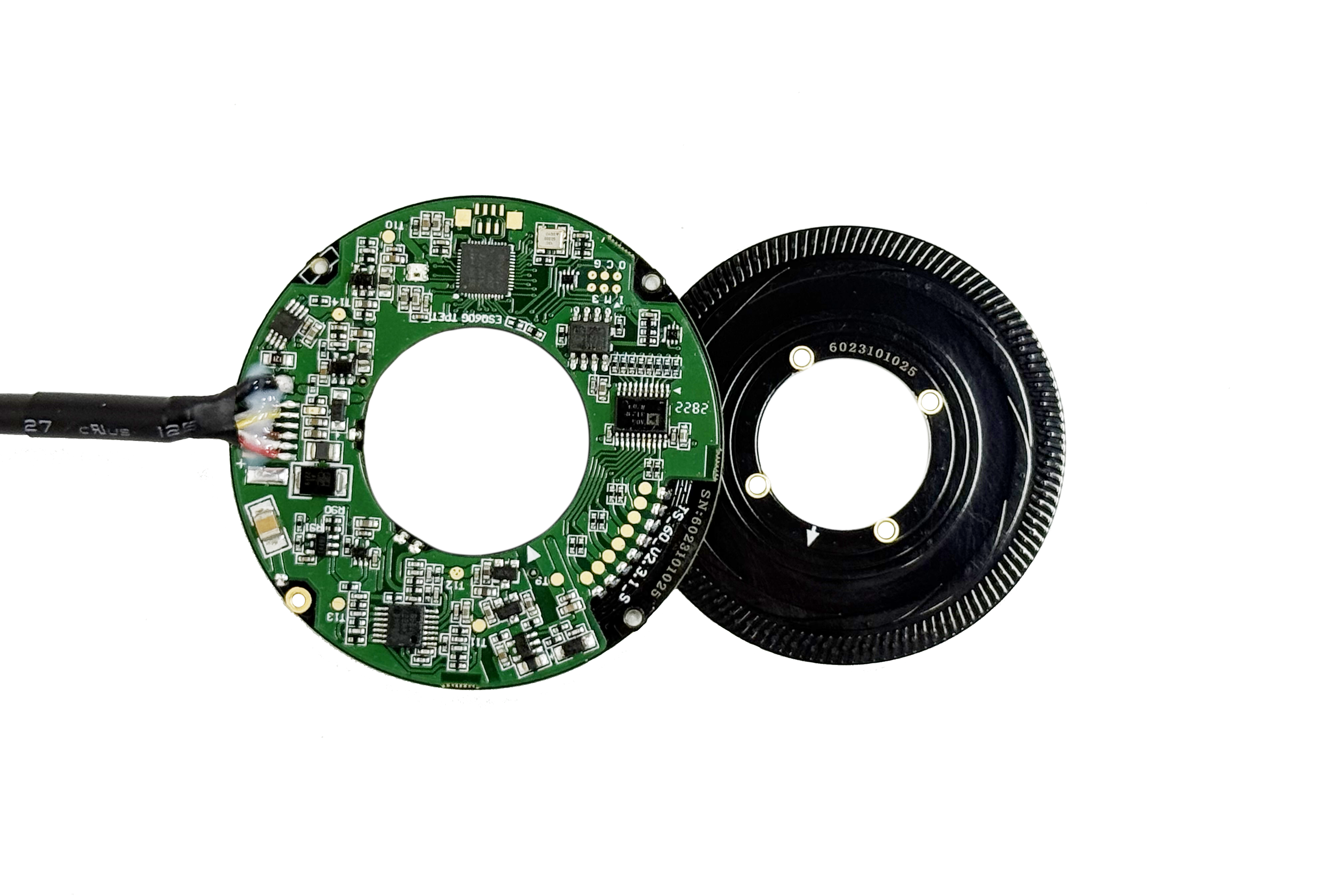

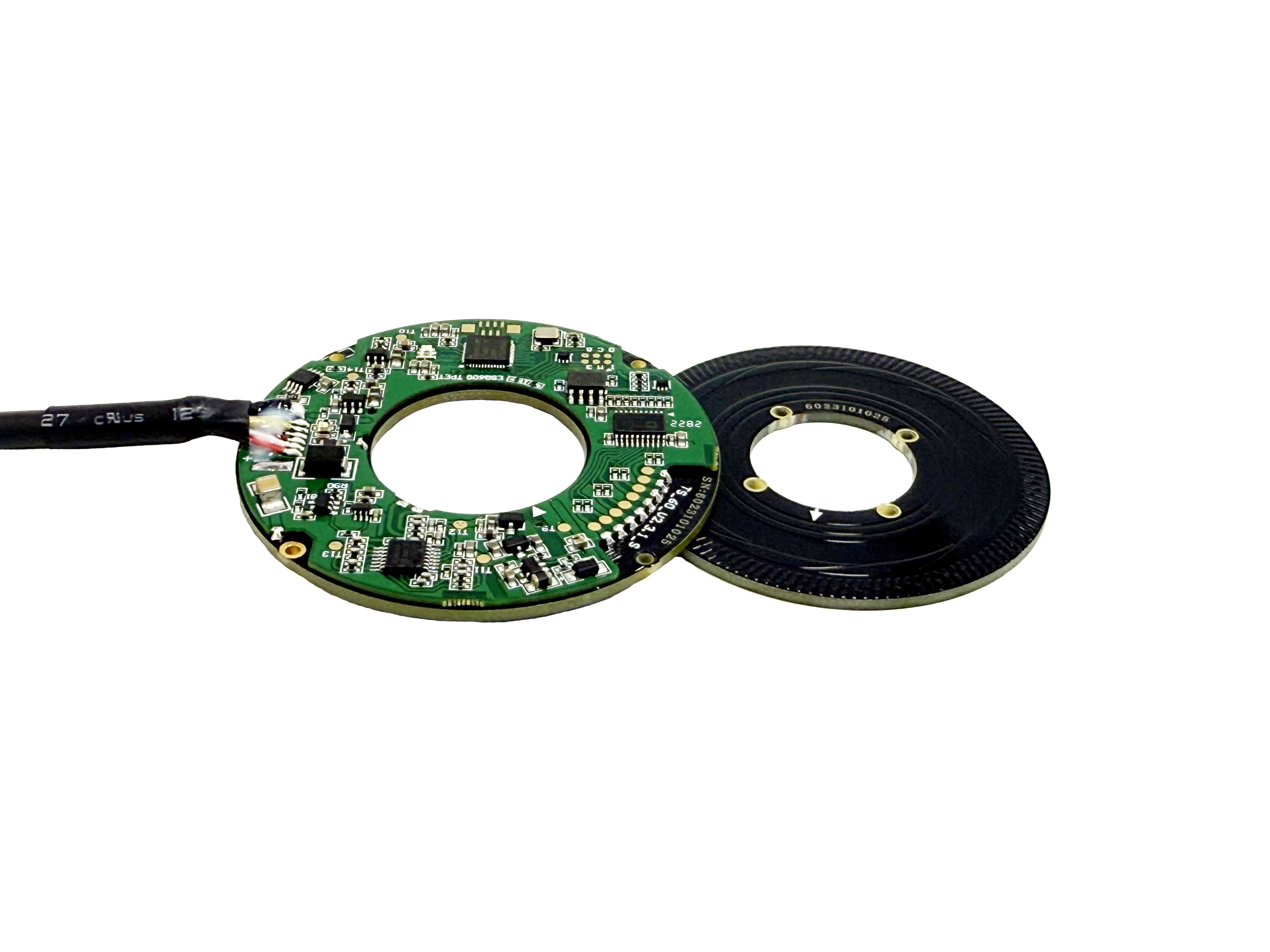

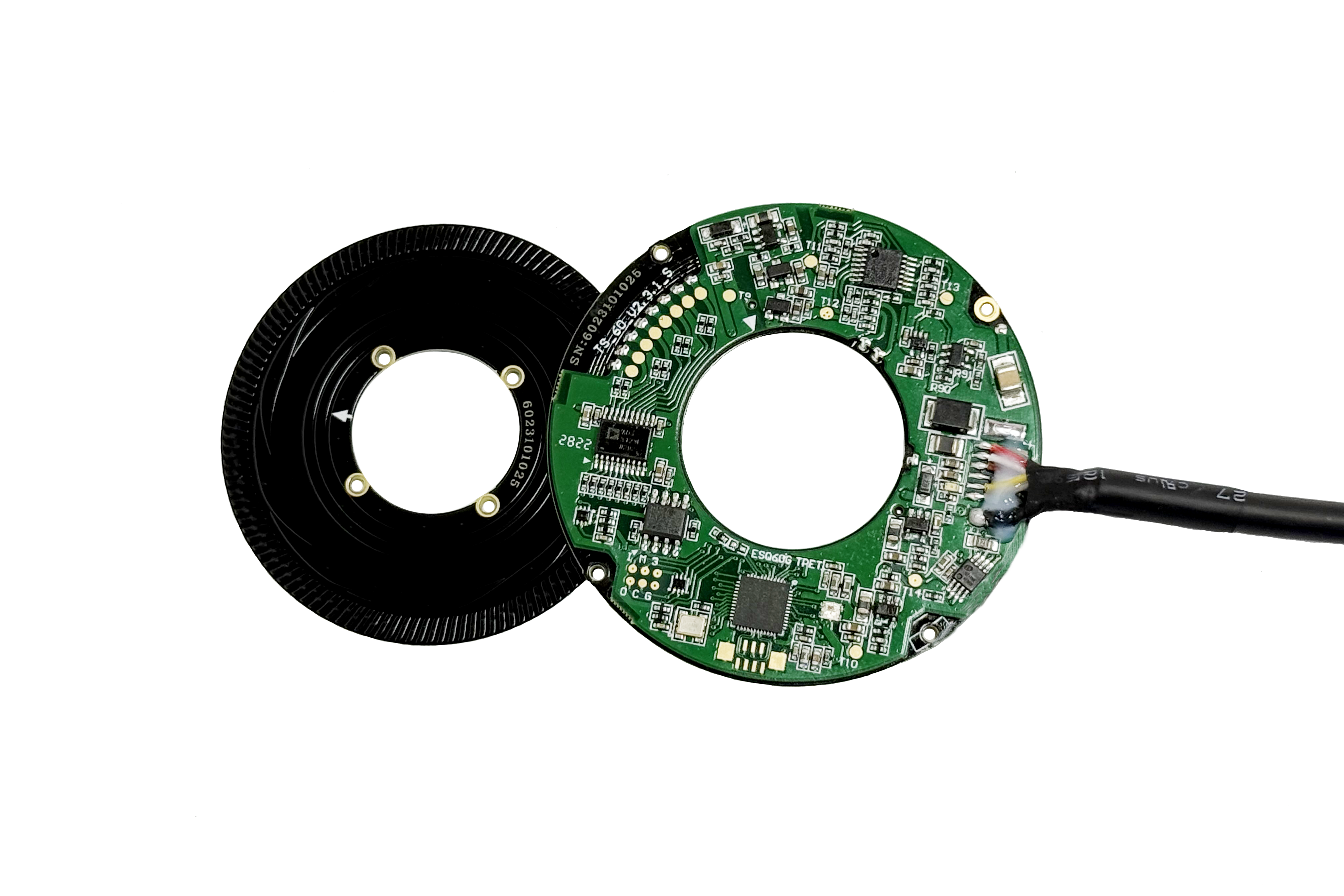

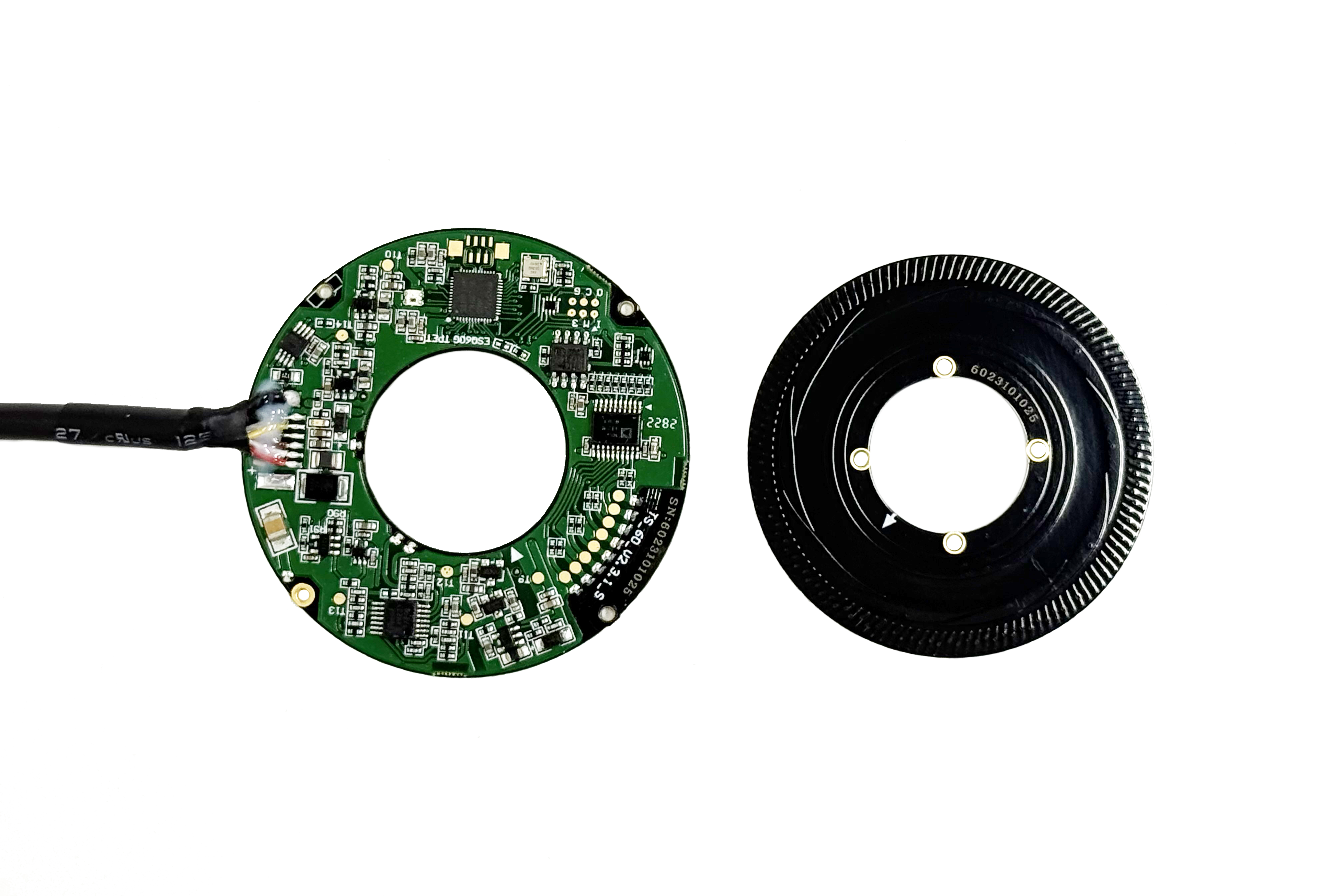

UEF060A1
分享
产品详情
基础参数
| 精度 | ±30″ |
| 重复性 | ±5″ |
| 分辨率 | 默认19bit，最高23bit（16～23bit可选） |
| 测量方式 | 0～360°绝对式测量 |
| 圈数记录 | 单圈或多圈（最大65535圈，BISS/SSI协议） |
| 采样频率 | 160kHz |
机械参数
| 外径/内径/厚度 | 60mm/20mm/9.1mm |
| 定子与转子间隙 | 0.32mm～0.48mm(0.4±0.08mm) |
| 转子重量 | 6.5g |
| 定子重量 | 15g |
| 转子转动惯量 | 2.6kg·mm2 |
| 材料类型 | 高TG值FR4 |
| 冲击 | 100g(6ms) |
| 振动 | 10g(10～2000Hz) |
电气参数
| 供电电压 | 5V DC±10% |
| 消耗电流 | 70mA@5VDC |
| 连接电缆 | 6针锁紧插头+6芯屏蔽电缆 |
| 最高转速 | 3000rpm（如需更高转速欢迎联系） |
| 接口电平 | RS422/RS485差分 |
| 通信协议 | BISS-C、SSI、UART、ABZ增量方波、松下协议（可定制：开源可编程接口） |
| 时钟频率 | BISS-C：0.1～5MHz，SSI：0.1～2MHz， UART：115200bps，增量方波：最高8MHz |
环境参数
| 工作温度 | -40～+85℃ |
| 存储温度 | -45～+100℃ |
| 湿度 | 0～95%非冷凝 |
| EMC | IEC 6100-6-2, IEC 6100-6-4 |
| IP等级 | IP40 |
