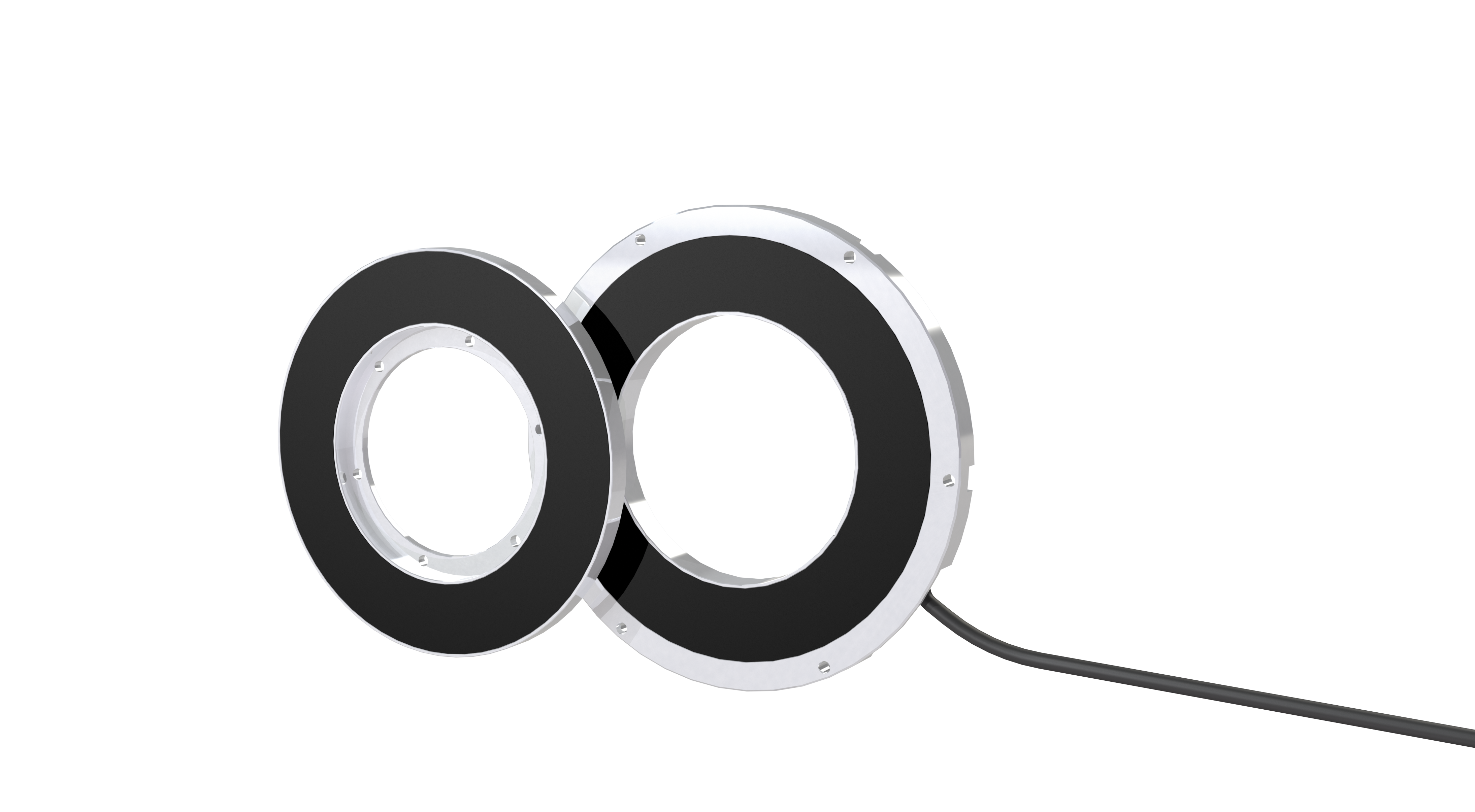

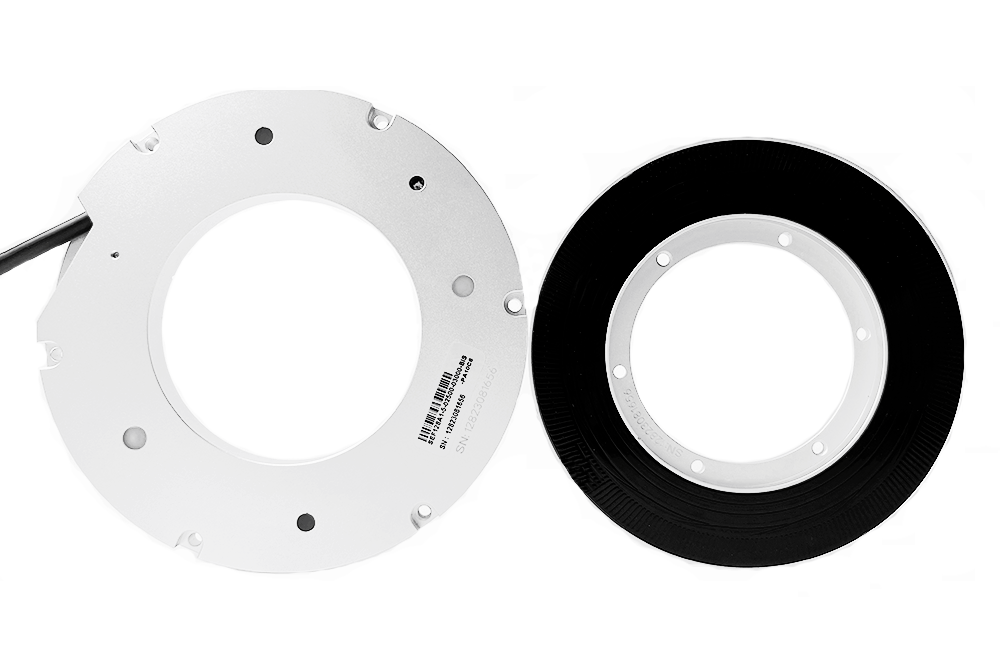

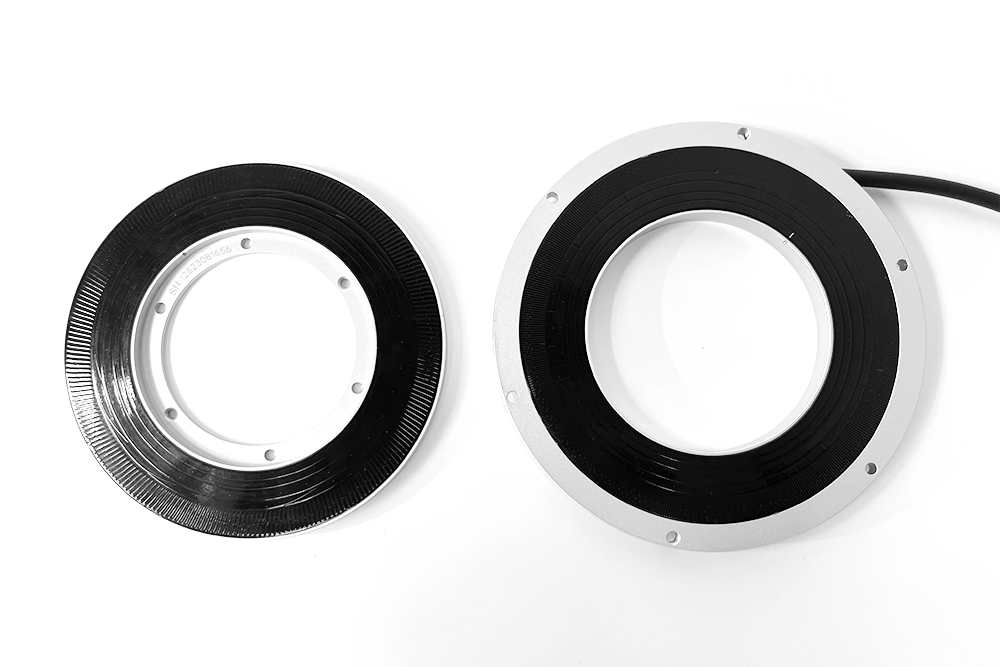

SEF128A1

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
规格 外径128mm，通孔直径58.75mm，厚度17mm
精度 ±2″、±3″、 ±5″可选
重复性 ±1.0″/±1.5″
分辨率 默认23bit，最高32bit（16～32bit可选）
特性 绝对式、增量式角度编码器。带LED指示灯辅助安装功能，安装便捷
马上咨询
立即预约
产品详情

                  基础参数



精度±2″（±0.0006°）/ ±3″（±0.0008°）/ ±5″（±0.0014°）
重复性±1.0″/±1.5″
分辨率默认23bit，最高32bit (16～32bit可选)
测量方式0～360°绝对式测量
圈数记录单圈或多圈（最大65535圈，BISS/SSI协议）
采样频率320kHz



                  机械参数



外径/内径/厚度128mm/58.75mm/17mm
定子与转子间隙0.35mm～0.45mm（0.4±0.05mm）
转子重量
110g
定子重量210g
转子转动惯量
227kg·mm2
材料类型超硬航空铝材/高TG值FR4
冲击100g(6ms)
振动10g(10～2000Hz)



                  电气参数



供电电压5V DC±10%
整机功耗≈1W
连接电缆6芯屏蔽电缆
最高转速3000rpm（如需更高转速欢迎联系）
接口电平RS422/RS485差分
通信协议BISS-C、SSI、UART、ABZ增量方波、松下协议、开源可编程接口
时钟频率

BISS-C：0.1～5MHz，SSI：0.1～2MHz，

UART：115200bps，增量方波：最高8MHz



                  环境参数



工作温度-40～+85℃
存储温度-45～+100℃
湿度0～98%非冷凝
EMCIEC 6100-6-2, IEC 6100-6-4
IP等级IP64
